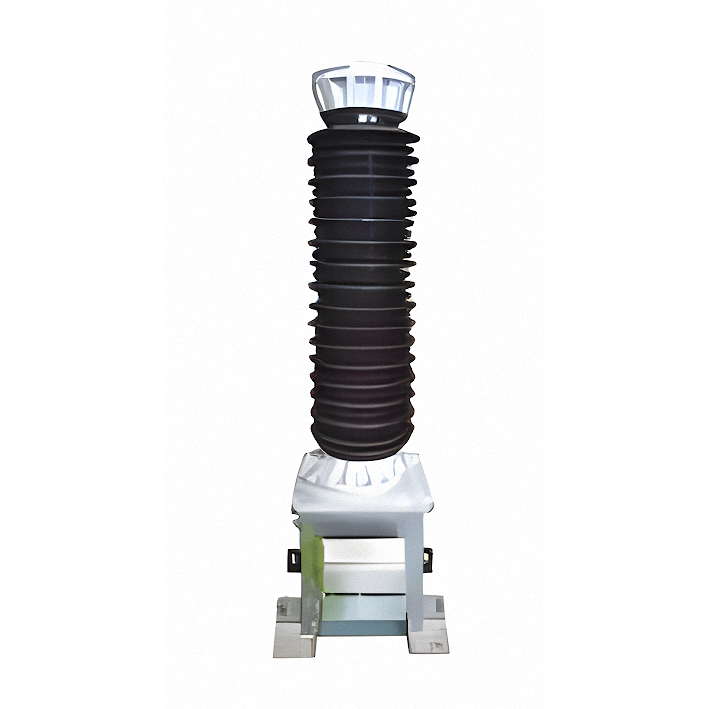

Трансформатор напряжения VCU-126

Описание

Основные технические преимущества

▶ Опыт проектирования, производства и эксплуатации конденсаторных трансформаторов напряжения типа VCU составляет более 50 лет, максимальный уровень напряжения для устройства составляет 1000 кВ.
▶ Соответствует всем требованиям классов точности измерения и защиты, предусмотренным стандартами.
▶ Низкие диэлектрические потери (tan δ < 0,05%).
▶ Емкость устройства отличается чрезвычайной стабильностью при изменении частоты сети питания и температуры.
▶ Большое количество конденсаторных элементов обеспечивает идеальное распределение напряжения по внутренней и внешней изоляции.
▶ Резонансная частота конденсаторных делителей напряжения превышает 1 МГц.
▶ Внешние металлические детали имеют антикоррозионную защиту и не требуют обслуживания в течение всего срока службы.
▶ Отличается небольшим весом, отличным качеством и надежностью в сравнении с другими устройствами.
▶ Устройство соответствует специальным требованиям высокой сейсмической активности, высокого класса загрязнения и экстремальных погодных условий, а также требованиям заказчиков.
▶ Срок службы измерительного трансформатора составляет более 40 лет.

Документация

Технические характеристики

Напряжение (Um, кВ)	40,5-1100
Номинальная емкость устройства (пФ)	в соответствии со стандартом и требованиями заказчика
Номинальное напряжение вторичной обмотки (кВ)	0,1/ 3; 0,11/ 3
Номинальное напряжение остаточной обмотки (кВ)	0,1; 0,11; 0,1/3; 0,11/3
Коэффициент номинального напряжения/продолжительность	1,5/30 с; 1,9/8 ч
Класс точности вторичной обмотки	0,2; 0,5; ЗР; 6Р
Вторичная комбинация обмоток и номинальная мощность (BA)	в соответствии со стандартом и требованиями заказчика
Температура окружающей среды (°С)	-45/50
Уровень загрязнения
